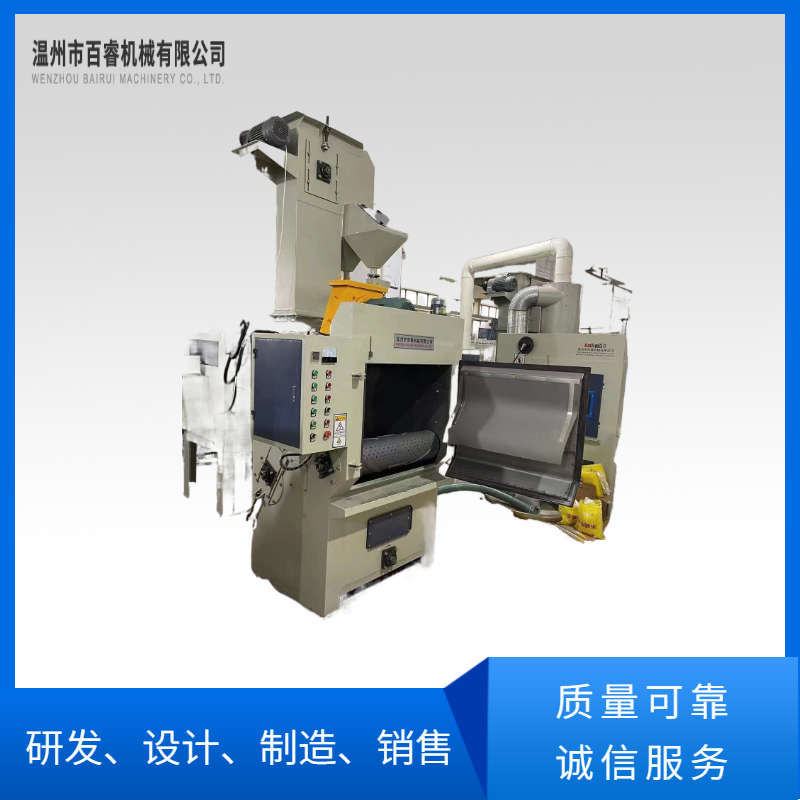

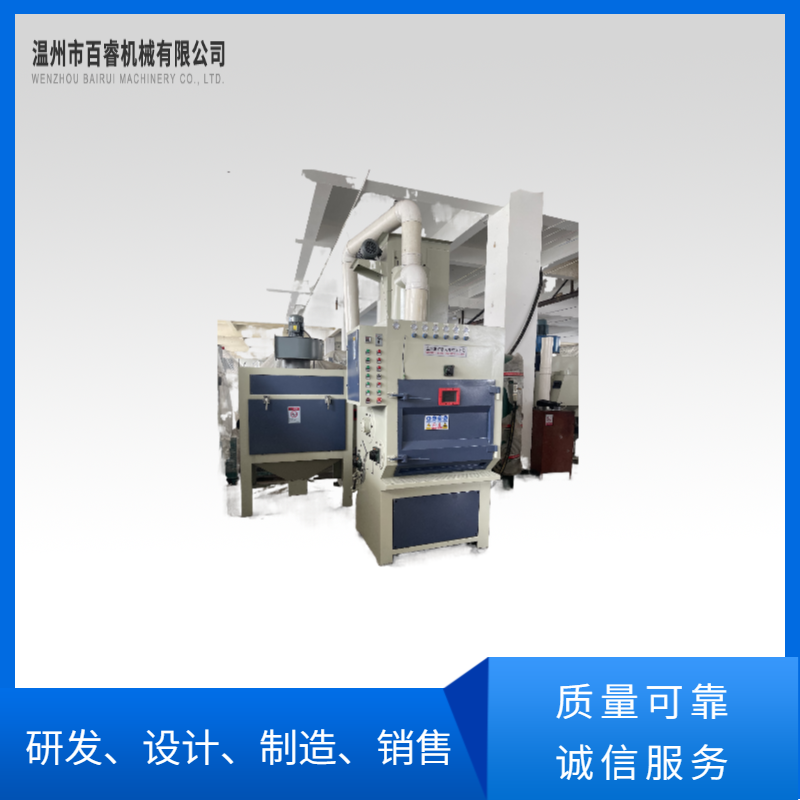

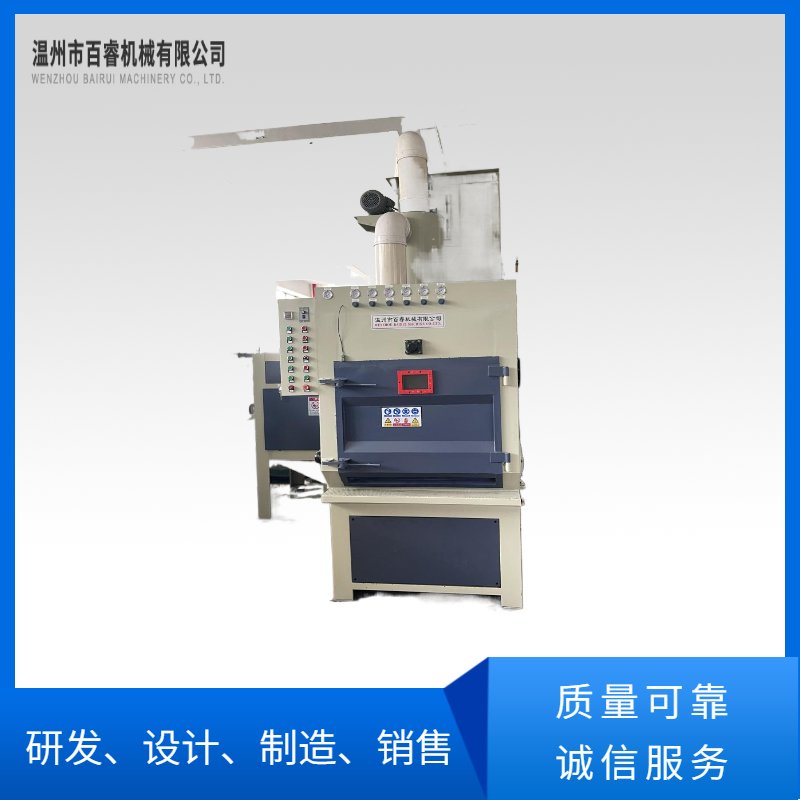

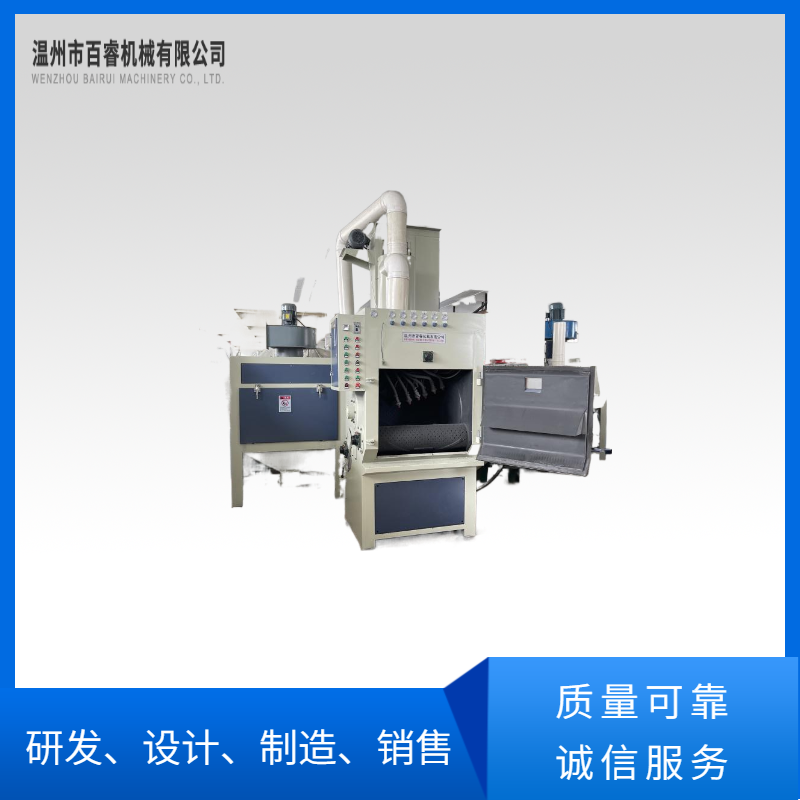

該設備的設計是爲了解決異性類産品滾動式噴砂生産線，工人隻需将産品放在噴砂系的履帶上、工件通履帶翻滾工件噴砂室内進行自動噴砂工作。

加工範圍：本機适用于翻滾産品的表面噴砂加工處理。

本機特點：

1、噴砂磨料循環使用，耗砂性低，加上噴嘴磨耗小，操作成本極經濟。

2、密閉性佳，粉塵污染小。

3、操作簡單，故障少;密閉式空間，噪音低。

4、鋼制作機身，經久耐用。

5、配備防塵防塵型LED燈

适用範圍及工作環境

1、适合使用磨料爲：玻璃珠、白剛玉、棕剛玉、黑剛玉、鋼砂、不修鋼砂等等

2、适合使用砂料粒度爲：0.1mm-400目（白剛玉、棕剛玉、黑剛玉）

3、工作溫度範圍：-15℃～42℃

4、使用電壓： 380V±5%三相五線制（設備内含有防止漏電功能）

5、頻率：50HZ±2%。

6、設計使用壽命爲：6年

7、工作壓力：0.15-0.72Mpa無極可調

8、效益： 不定

9、噴砂的工裝夾具

10、本機配置6支噴，噴嘴通徑φ8mmx35mm，材料：碳化硼。

技術參數

1、噴砂主機

A、工作原理: 本機采用吸入式噴砂，即利用壓縮空氣在噴内高速流動形成負壓産生引射作用，将分砂器貯箱内的磨料通過砂管吸入噴内，然後随壓縮空氣流由噴嘴高速射到工件表面，達到噴砂加工的目的。在工作狀态時，壓縮空氣和砂料邊混合邊噴射，使壓縮空氣得到充分利用，空氣的流量和砂料的流量便于調節，能得到理想的混合比，能源和砂料消耗少，清理效率高，适用于電子、機車配件、五金、化工等行業工件表面清理處理。

B、噴砂機主機                   1台

内部易磨損部位采用耐磨材料（聚氨酯）防護，并可更換。

       外形尺寸                    見圖

       機體闆厚                   1.5-6.0mm

       機體材料                    Q235

       噴砂後表面清潔度             SA2.5-3.0級

       噴砂後表面粗糙度             6-80um

       噴砂機的噴數量             6把

       履帶寬度                     900mm（設計載重100kg）

       履帶直徑                    φ600mm

       清理速度                     不定

       單耗氣量                  0.8-1.2立方/min

       磨料介質                  外徑小于0.2mm都可以使用

       供氣源壓力                   5-8kg/cm²

C、噴砂采用我公司生産的高速噴砂，它具有一個文氏的噴管，氣流在進入高速噴砂的收縮段時，氣流開始加速直到高速；當到達文氏管的直段時，氣流速度穩定在音速，當氣流到達文氏管的擴張段時氣流繼續加速達到超音速；在文氏管的擴張段有圓頒分布的二次補氣孔，因此在超音速階段，氣流急劇膨脹，噴嘴就從次補氣吸入大量的輔助空氣，将砂料進一步加速；與普通噴砂相比，這種噴砂的噴砂速度更快，工作效率可提高30%（至高工作效率達到38m²/h），

且反沖力較小，操作時省力；該型高速噴砂的收縮段、直段和擴張全部由碳化硼制造，工作壽命長；一般一把調整噴可使用1800-2800小時。噴砂艙内配置6支噴。噴殼體材料采用鋁

合金制成，配備￠8X￠20X35mm的質量優耐磨碳化硼噴嘴；噴采用固定方式，噴距離、角度和位置完全可以根據用戶的産品需要進行調控。每支噴啓動采用單獨控制，根據加工要求可以啓動所需噴數量。

噴嘴材質：碳化硼；

噴嘴通徑爲Ф8mm，合金體；

噴嘴長度：35mm；

數量：6把
